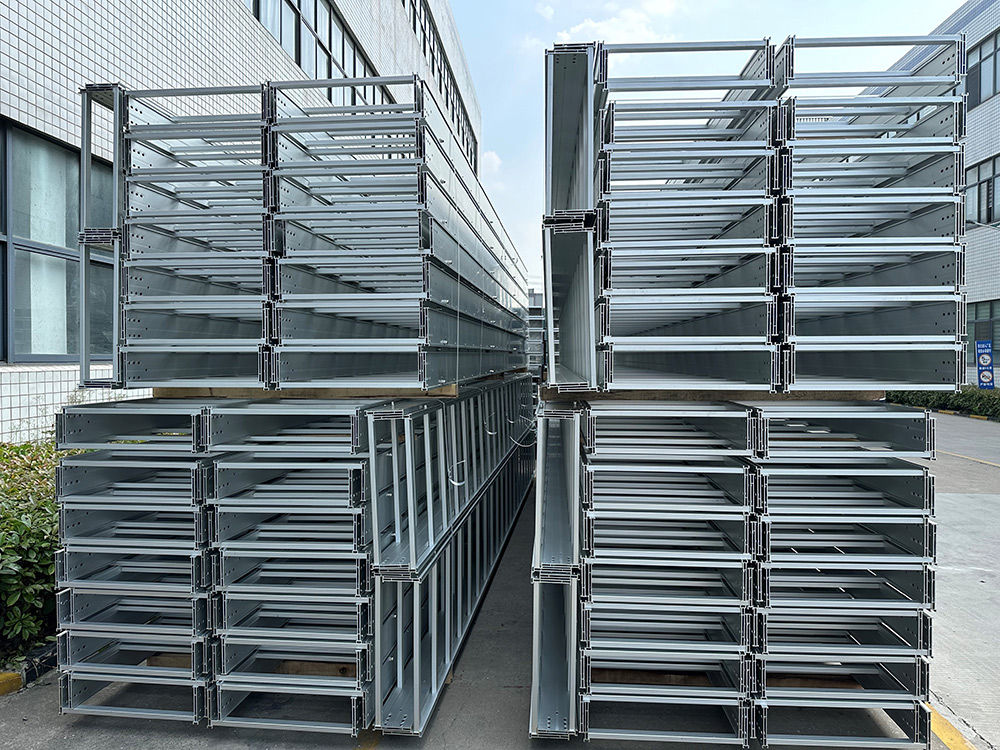

Colocação de bandeja de cabos

1. O layout geral da bandeja de cabos deve ser a distância mais curta, econômica e razoável, operação segura e deve atender aos requisitos de instalação de construção, manutenção e assentamento de cabos.

2. A bandeja de cabos deve ter rigidez e resistência suficientes para fornecer suporte confiável ao cabo.

3. Após a colocação do cabo, a deflexão da bandeja de cabos não deve ser superior a 1/200 do vão da bandeja de cabos. Quando o vão da eletrocalha for >6000mm, sua deflexão não deve ser maior que 1/150 do vão da eletrocalha.

4. A eletrocalhas deve ser instalada em edifícios e estruturas (como paredes, colunas, vigas, lajes, etc.), tanto quanto possível, e trabalhar em estreita colaboração com profissionais de engenharia civil.

5. Quando a bandeja de cabos é instalada com o rack de tubos de processo, a bandeja de cabos deve ser disposta em um lado do rack de tubos.

6. Quando a bandeja de cabos é instalada em paralelo com várias tubulações, a distância líquida deve atender aos seguintes requisitos:

6.1 A bandeja de cabos não deve ter menos de 400 mm quando instalada em paralelo com tubulações de processo gerais (como tubulações de ar comprimido, etc.). 6.2 Quando a bandeja de cabos é instalada paralelamente à tubulação de líquido corrosivo, ela não deve ser inferior a 500 mm.

6.3 A eletrocalha não deve ser instalada paralelamente à tubulação que transporta líquido corrosivo ou acima da tubulação que transporta gás corrosivo. Quando não puder ser evitado, não deve ser inferior a 500 mm. E divisórias anticorrosivas devem ser usadas para separá-las.

6.4 A eletrocalha é instalada paralelamente à tubulação térmica. Quando a tubulação térmica possui camada de isolamento, não deve ser inferior a 500 mm, e quando não possui camada de isolamento, não deve ser inferior a 1000 mm.

6.5 A eletrocalha não deve ser instalada paralelamente à tubulação térmica. Quando não puder ser evitado instalá-lo paralelo à tubulação térmica, não deve ser inferior a 1000 mm, e medidas eficazes de isolamento devem ser tomadas no meio.

7. Quando a bandeja de cabos atravessa vários dutos, a distância líquida deve atender aos seguintes requisitos:

7.1 Quando a bandeja de cabos cruza a tubulação de processo geral, ela não deve ser inferior a 300 mm.

7.2 Quando a bandeja de cabos cruza a parte inferior da tubulação de líquido corrosivo ou a parte superior do gasoduto corrosivo, ela não deve ser inferior a 500 mm, e a bandeja de cabos deve ser protegida por uma tampa anticorrosiva na interseção, e o comprimento da tampa não deve ser inferior a d+2000mm (d é o diâmetro externo da tubulação).

7.3 Quando a eletrocalha cruza a tubulação térmica, se a tubulação térmica tiver uma camada de isolamento, ela não deve ser inferior a 500 mm, e se não tiver camada de isolamento, não deve ser inferior a 1000 mm, e a bandeja de cabos deve ser protegida por uma placa isolante (como placa de amianto) na interseção, e o comprimento da placa isolante não deve ser inferior a d+2.000 mm. (d é o diâmetro externo da camada de isolamento térmico da tubulação)

8. Quando a eletrocalha for instalada através da parede, deverá ser utilizado um dispositivo de vedação de acordo com as condições ambientais:

8.1 Quando a bandeja de cabos passa através da parede do ambiente normal para o ambiente à prova de fogo e explosão, um dispositivo de vedação correspondente deve ser instalado na parede.

8.2 Quando a eletrocalha atravessa a parede de dentro para fora, devem ser tomadas medidas de proteção contra chuva na parte externa da parede.

8.3 Quando o cabobandejafor instalado de dentro de casa através da parede até um local mais alto ao ar livre, o cabobandejadeve ser inclinado para baixo e estendido por uma distância apropriada antes de ser erguido para cima para evitar que a água da chuva flua para a sala ao longo do cabobandeja.

8.4 Quando o cabobandejapassa pela junta de dilatação e assentamento, o cabobandejadeve ser desconectado e a distância de desconexão deve ser de cerca de 100 mm.

9. Quando dois conjuntos de cabosbandejas são instalados na mesma viga, a distância líquida entre os dois conjuntos de cabosbandejas não deve ser inferior a 50 mm.

10. Quando o cabobandejapara assentamento de cabos de 10kV e superiores, é instalado em múltiplas camadas, o espaçamento entre camadas geralmente não é inferior a 300 mm.

2. Conheça os elementos básicos

Ao organizar obandeja, é necessário fazer uma comparação abrangente baseada nos três fatores básicos de operabilidade, racionalidade econômica e viabilidade técnica, caso contrário é impossível determinar a melhor solução. Ao mesmo tempo, o Cabo Henan TraioA fábrica lembra que também é necessário atender integralmente aos requisitos de colocação de cabos, construção e instalação e manutenção conveniente.

3. Distância de colocação

Henan Cable Tray Factory lembra que quando ocabobandejaé colocado horizontalmente, a altura do solo não pode ser inferior a 2,5 metros. Se for colocado verticalmente, uma placa de cobertura metálica precisa ser instalada para proteção em uma posição abaixo de 1,8 metros do solo. No entanto, se ocabobandejaé colocado em uma sala elétrica dedicada, não há necessidade de instalar uma placa de proteção. Além disso, a Henan Cable Tray Factory lembra que se a bandeja de cabos precisar ser colocada horizontalmente no caminho de homem e cavalo ou no mezanino do equipamento, e ainda estiver abaixo de dois metros e meio, algumas medidas de proteção de aterramento também devem ser tomadas

4. Resistência à corrosão

Se a calha do cabo,cabobandejae o suporte são usados ​​em um ambiente corrosivo, a Henan Cable Tray Factory introduz que é necessário usar umcabobandejaque foi tratado com anticorrosão ou feito de materiais rígidos resistentes à corrosão, e a resistência à corrosão deve atender ao padrão. Shandong Bolt Electrical Equipment Co., Ltd. recomenda escolher umcabobandejafeito de liga de alumínio, que possui melhor resistência à corrosão.
